YHPD型局放在线监测装置

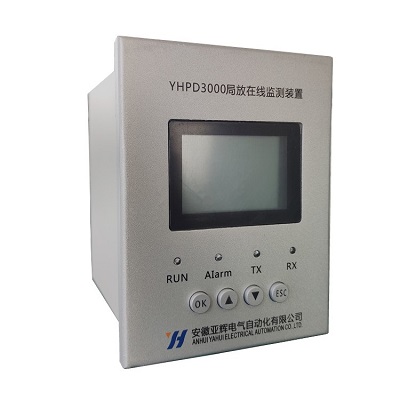

图：YHPD型局放在线监测装置

产品概述

局部放电是由于局部电场畸变、局部场强集中,从而导致绝缘介质局部范围内的气体放电或击穿所造成的。局部放电对电气设备绝缘会产生严重的危害,主要表现在由于放电产生的局部发热、带电粒子的撞击、化学活性生成物以及射线等因素对绝缘材料的损害。局部放电是一种脉冲放电,它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，并且局部放电的过程伴随着电荷的转移和电能的损耗。

高压开关柜 (环网柜) 及其内部高压设备（如断路器、PT、CT、母排、电 缆接头等）的运行可靠性直接影响电力工业的正常生产。但是，这些设备在运行中，不可避免地受到电、热、机械和环境等各种因素的影响，其绝缘介质不断劣化，使运行状态不佳，甚至发生各种故障，引起局部乃至大面积停电，造成巨大的直接或间接经济损失。

YHPD3000型局放在线监测装置实时监测开关柜在运行过程中的局部放电情况和温度变化状况，可以及时对其绝缘异常状态、放电性故障及超高温状态做出预警，为其正常运行提供必要的指导数据，便于设备维护人员及时发现并跟踪处理。

主要功能

1.装置具有无线测温及过温报警输出功能，表带式无线测温传感器安装在高压设备上，可直接捆绑安装在开关柜的母排、电缆、触壁等位置。

2.装置通过超声波实时采集高压设备局放状态，超声波局放传感器采用磁力吸附与高压设备室的侧板，通过超声波局放传感器接收一次设备异常局放电磁波，与被监测设备之间无电气连接，避免复杂的布线接线工作。超声波检测技术具有抗电磁干扰能力强、缺陷定位准确等特点，广泛应用于开关柜的日常巡检工作中，对介质类型比较敏感，适合检测空气介质放电，比较适合检测互感器、断路器、套管、终端、绝缘子的表面放电。

3.具有8路超声波监测采集接口，每路采集口都有对应报警输出接点，当任何一路局放传感器采集异常时，与之对应报警输出继电器干接点。

4.装置具有160组可掉电保存的故障记录功能，可供系统巡检维护人员查阅历史故障记录。

5.实时时钟显示，作为事件记录的时间基准。

6.具有RS485通讯功能，所有数据都能通过数据总线上传到上位机系统，可远程跟踪系统运行状态，为高压设备的维修提供累积数据，实现了高压设备故障预知维修。
