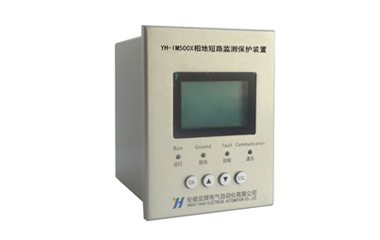

图：YH-IM500X相地短路在线监测保护装置

产品概述

DL5153-2014大型火电厂厂用电设计技术规程8.2.3的第2条及8.7.1的第2条低压馈线及100KW以下电动机由相间短路保护兼作单相接地保护，当灵敏度不能满足时应另加装接地短路保护。由于灵敏度难于判断，且控制投资需要，多数未加装零序保护。运行后出现了下级母线馈线或电机单相接地，上级母线馈线零序保护越级跳闸的故障现象。
由于近几年电厂低压供电越级跳闸问题越来越多，导致锅炉用水、排放不达标，甚至会造成非计划停机事故，影响电厂发电的连续性，对电厂的连续运行带来不利影响。 YH-IM500X相地短路在线监测保护装置适用于电厂、煤炭、钢铁、纺织等400V TN系统，可解决MCC线路经过渡电阻接地、塑壳开关和热继电器不动作，造成PC越级跳闸引发大面积失电问题。相地短路在线监测保护装置通过不间断地监测各回路的零序CT电流,满足条件后先报警后跳闸，切断供电故障线路，以保护设备，避免越级跳闸停电造成巨大的经济损失。

功能特点

• 实时监控
  实时显示被监测线路的零序电流，有助于检修人员精确判断系统绝缘状况，并做检修计划

  二级预警三级跳闸功能

  支持两级预警，系统检测到接地电流超过预警定值时，发出警报，并自动延时后调整到下级定值，直至跳闸切除故障线路或电动机；可根据现场工况设定相应的第三级脱扣动作时间和跳闸整定值，躲过启动不平衡电流，并配合上级零序保护，以防止越级跳闸引发大面积停电。也可以选择只报警不跳闸。

  高灵敏度小尺寸零序电流互感器

  为了便于零序电流互感器安装，本公司的智能漏电互感器采用“超微晶铁芯”和“零磁通技术”自动补偿设计，使互感器始终处于理想的“零磁通”工作状态，最大限度的提高了互感器的灵敏度并减小了互感器的外形尺寸。
