YHPTQ热敏电阻型限流消谐器

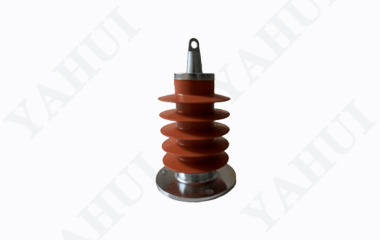

图：YHPTQ热敏电阻型限流消谐器

产品概述

在中性点非有效接地系统中，为了测量三相对地电压和监视对地绝缘，PT的中性点直接接地，由于PT低压侧负载很小，接近于空载状态，从高压侧对地看入的等效励磁感抗很大，在某些切换操作或接地故障消失之后，PT的等效励磁感抗将与系统对地等效电容构成特殊的谐振回路，激发起各种谐波的铁磁谐振过电压，引起PT饱和，由于PT熔断器不能有效熔断数百至数千毫安的饱和励磁电流，最终导致PT烧损、PT柜及避雷器爆炸、母线短路、冲击主变、威胁工作人员人身安全等事故，对电网的安全运行构成了很大的威胁，并严重影响了供电的可靠性。
传统的一次消谐阻尼电阻选用压敏电阻(通常为碳化硅材料)，即正常运行条件下呈现为高阻，发生谐振时电阻阻值下降，这样不利于消除谐振，正常运行状态下，还会对互感器的测量精度产生影响，严重时还可能放大中性点不平衡电压，导致系统不能正常运行；二次消谐对消除重复发生的谐振作用不佳，对互感器的测量也会产生影响。
我公司研制的YHPTQ热敏电阻型限流消谐器，能够实现连续快速消谐，基波谐振的消谐时间约为1.56s,分频谐振的消谐时间约为2.1 s左右。在3.5倍过电压下，限流消谐器能够将PT激磁电流限制在100mA以下。

功能及特点

  • 在正常运行条件下，YHPTQ热敏电阻型限流消谐器呈现低阻，不改变电压互感器的运行工况，对互感器的测量精度不会产生影响。发生PT铁磁谐振时， 一次限流消谐器因快速呈现高阻而实现快速消谐；
  • 能够实现连续快速消谐，谐振过电压幅值越大，消谐时间越短；
  • 能够限制电压互感器一次绕组的激磁电流突增，防止因电压互感器一次绕组电流增加，熔断器熔断后因能量不足不能灭弧引发的母线短路事故。
