YHCEP电缆头防爆保护装置

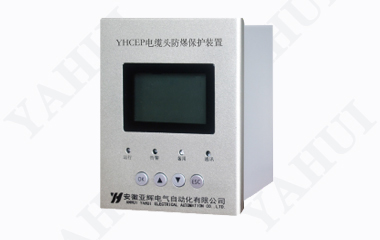

图:YHCEP电缆头防爆保护装置

产品概述

开关柜在内部发生短路故障时,必然出现电弧光的现象,按照IEC-62271-200标准和 IEEEC37.20.7标准规定开关柜能承受内部放电燃弧的时间仅为100ms。弧光放电时燃弧时间 与对设备造成的损坏程度关系如下:不同燃弧持续时间下对设备造成的损坏当使用传统时间梯度 或基于保护配合闭锁的保护原理时,传统的继电保护系统不能在规定时间内切除燃弧故障。为了应对上述故障,安徽亚辉电气自动化有限公司根据国内外实际应用情况,针对国内电力系 统保护的特点,研发生产出了YHCEP系列电缆头防爆装置,YHCEP系列电缆头防爆装置为主动 型电弧故障保护设备,能显著降低电缆头发生电弧事故时产生的高温及电动力对设备的破坏和影 响。与传统电流保护相比较,配套此类电弧故障保护设备能更快的检测到内部电弧故障,迅速抑 制故障电弧,降低电弧对配电设备损坏,YHCEP系列电缆头防爆装置动作时间为7ms,断路器动 作时间为35-80ms,可以在100ms以内切除故障。



功能特点

  •

    动作迅速可靠
    采用了特殊算法,可以在短时间内判断弧光变化信号和电流变化信号并迅速出口,从发现故障到 出口跳闸时间间隔优于10ms,确保开关柜内设备的弧光在100ms以内切除。根据弧光产生时的特 点,装置采用弧光和电流双重判据,判据简单且可以有效 的保证动作的准确性。


    电气性能强大

    故障弧光探头用石英晶体、连接线采用光纤,具有超强的电气隔离效果。装置完全满 足EMC的 标准,保证了弧光保护系统的整体稳定性和动作的可靠性。


    信息记录完整
    装置跳闸后,可以详细记录动作时刻的三相电流值及故障详细信息
