YHN3000A电能质量在线监测装置

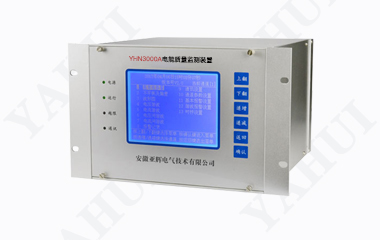

图:YHN3000A电能质量在线监测装置


产品概述

YHN3000A系列电能质量监测仪装置是我公司最新研发的一款高端电能质量监测装置,可实现对电网谐波、电网电压偏差,电网频率偏差,电压波动与闪变,三相电压不平衡,三相电流不平衡,暂时过电压和瞬态过电压,公用电网间谐波等参数进行实时监测及记录。

功能及特点

  • 可靠性高:电压输入采用高电压隔离模块,电流输入采用高精度电流变器使输入信号和测量系统安全隔离。大大提高了抗干扰能力。
    人机对话简便:采用中文界面,简洁的按键操作,用户使用更方便。
    测量精度高:符合国标A级仪器要求。对谐波、三相不平衡度均采用基准算法,无近似计算,采用高精度A/D(16 位),同时采样,采集速率51.2 kHz。
    运算速度快:采用DSP+ARM+CPLD 内核,处理速度快,软件功能丰富,使适用于复杂的测试工作和数据处理工作,大大提高了测试效率和水平。
    通讯接口丰富(RS-232/485,网口):装置通常配置RS232、RS485通讯及网络通讯接口。
    监测参数多样:系统频率、三相电压不平衡度、电压偏差、频率偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、视在功率、有功功率、无功功率、2-63次谐波、50次间谐波、功率因数等电能质量国标规定的参数。
    大容量存储:在线式电能质量监测装置内置512M 内存,以5分钟为单位存储数据,可以连续存储12个月的历史数据。
