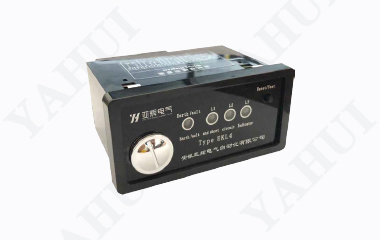

图：YHELK4 短路接地故障指示器

产品概述

YHEKL4短路接地故障指示器广泛 应用于电力系统各种环网柜、高压开关 柜及电缆分支箱中，能准确可靠检测电 网发生故障的区段和故障类型，使用电 缆短路接地故障指示器，是一种高效的 查找电缆故障的方法，是提高配电网运 行水平和事故处理效率的一条有效途径 。其设计采用电磁感应、光电转化、信 号光纤传输及单片机控制等技术使故障 报警具有高准确度和强抗干扰能力；设  有故障远传端口，适合配电网自动化。

功能及特点

• 1.短路报警指示：短路传感器在工作中检测线路的电流，当线路发生短路故障时，短路传感器发出报警信号，通过光纤传输给主机，产生相应的报警指示信号
  2.接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障时，接地传感器发出报警信号，通过光纤传输到主机，产生相应的报警指示信号
  3.低压报警指示：主机采用锂电池供电，当电池电压低于正常工作电压2.8V 时，将产生电压报警指示，以提醒工作人员更换电池 （低电量报警功能单独连续显示时间不低于60 天）
  4.自动复位：当指示器发出报警信号后，如果无人进行人工复位，在整定时间后，指示器可自动进行复位
  5.人工复位：当指示器产生报警信号后，可通过触发指示器主机面板上的“复位/测试”进行复位，解除报警
